七大材料結構分析方法六——金相分析

　　金相分析是金屬材料試驗研究的重要手段之一，采用定量金相學原理，由二維金相試樣磨面或薄膜的金相顯微組織的測量和計算來確定合金組織的三維空間形貌，從而建立合金成分、組織和性能間的定量關系。

　　常用儀器：金相顯微鏡

金相顯微鏡

　　分析原理：

　　金相顯微鏡是利用光學成像原理獲得金屬顯微組織圖像（即金相圖譜）,而后對金相圖譜進行定性定量分析，對金屬細微結構（數量大小取向排列缺陷位錯等）以及非金屬夾雜物的分布形貌進行分析。

　　應用實例：

　　（1）球墨鑄鐵的石墨和基體組織的檢驗

　　（2）檢查金屬材料微觀的組織構成、評判熱處理質量

　　（3）檢驗金屬材料宏觀缺陷

　　按金屬材料品種和檢驗的要求不同，試樣在檢驗前要經過不同方式的熱處理，分淬火斷口、退火斷口和調質斷口，通常都采用淬火斷口。在淬火斷口上可以發現白點、夾雜、夾層、氣孔等缺陷。比如，退火斷口用于軸承鋼和工具鋼，可檢查晶粒的均勻細密程度，以顯示碳析出、夾雜、縮孔等缺陷。調質斷口只用于少數鋼材，斷口形貌能在一定程度上反映鋼的力學性能。

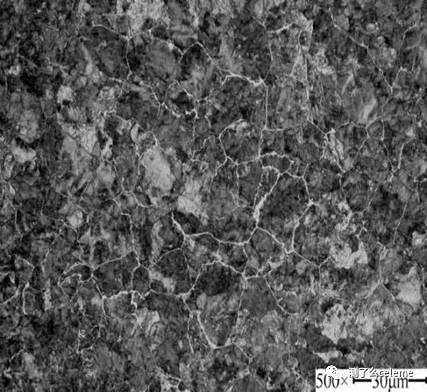

金相分析成像圖
