肌肉生理功能啟發下的聚氨酯基可拉伸電子基體獲進展分析測試百科網wiki版

發布時間：2021-01-29 15:14 原文鏈接：肌肉生理功能啟發下的聚氨酯基可拉伸電子基體獲進展

　　當前，可拉伸電子器件已成為下一代電子設備最有價值的前沿之一，其可適應柔軟和彎曲的形狀，預計在人工智能時代將發揮更大作用，并給日常生活帶來重大變化。為了滿足特定及各種需求，必須使用多功能傳感材料和彈性基體，其是可拉伸電子器件的基本組成部分。迄今已有較多種類的聚合物彈性體被集成到電子設備中，并提供了各種功能（如可拉伸性、韌性或自愈合性能）。這些彈性體在耐用和可拉伸電子器件的開發中扮演越來越重要的角色。

　　但是，所需的彈性體不僅應具有優異的機械性能（拉伸性和韌性），而且也應具有諸如自愈合之類的其他功能，以保持可拉伸電子器件的耐用性和穩定性，現面臨兩種挑戰：一是彈性基體力學性能和自愈合性能的權衡，在通常情況下，科研人員將可逆的動態共價鍵或非共價相互作用基團引入聚合物中，以實現可重復的自愈合能力，但對于多數自愈合高分子來說，力學性能（拉伸性和韌性）與自愈合性能的提高以及它們之間進行權衡是提高可拉伸電子穩定性和耐用性的關鍵挑戰之一；二是彈性基體過度拉伸后的恢復性能，長時間拉伸或超出其固有的可拉伸極限后，彈性體會發生應力松弛甚至撕裂，其本質在于微觀結構的破壞，然而，大部分彈性基體沒有自恢復性能，因其分子鏈結構中缺乏有效的自恢復驅動基團，因此，賦予彈性基體此種功能是提高可拉伸電子穩定性和耐用性的關鍵挑戰之一。

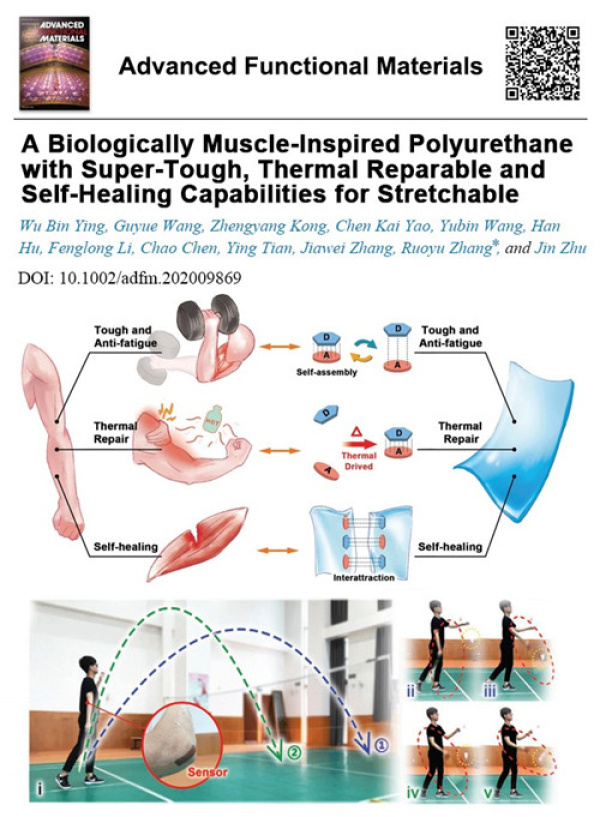

　　中國科學院寧波材料技術與工程研究所研究員朱錦團隊基于前期在可拉伸電子彈性基體領域的研究（ACS Appl. Mater. Inter. 2020, 12, 11072；Mater. Today Phys. 2020, 14, 100219；Chem. Eng. J. doi.org/10.1016/j.cej.2020.127691；Chem. Eng. J. 2021, 410, 128363），近期開發出一種受肌肉生理功能啟發，用于可拉伸電子的超強韌、熱修復及自愈合的聚氨酯（DA-PU）（圖1）。該DA-PU適合用作可拉伸電子產品的彈性基體，可確保電子器件在復雜環境下甚至在嚴重損壞后仍能夠穩定工作。基于此，DA-PU的可拉伸電容式傳感器同樣具有出色的可拉伸性、抗疲勞性及自愈特性。

　　該研究中，研究人員合成了一種主鏈上電子供體（Donor）和電子受體（Acceptor）基團交替分布的聚氨酯（DA-PU），實現了分子鏈內和鏈間的D-A自組裝，使其具有韌性及自愈合性能；其可以像人體肌肉一樣具有熱修復功能，其斷裂伸長率為1900%，韌性為175.9MJ/m³，力學性能優異。即使在較大的應變變形或長時間拉伸的情況下，經過60℃的熱修復，在60s內幾乎可以完全恢復到原始長度。隨著溫度的升高，該聚氨酯的自愈速度逐漸提高，在60-80℃范圍內，自愈速度可達1.0-6.15 μm/min。研究人員制備出一種可拉伸和自愈合的電容式傳感器，證明了DA-PU能夠大幅提高電子器件的耐用性和穩定性。

　　1.聚氨酯的力學性能評估

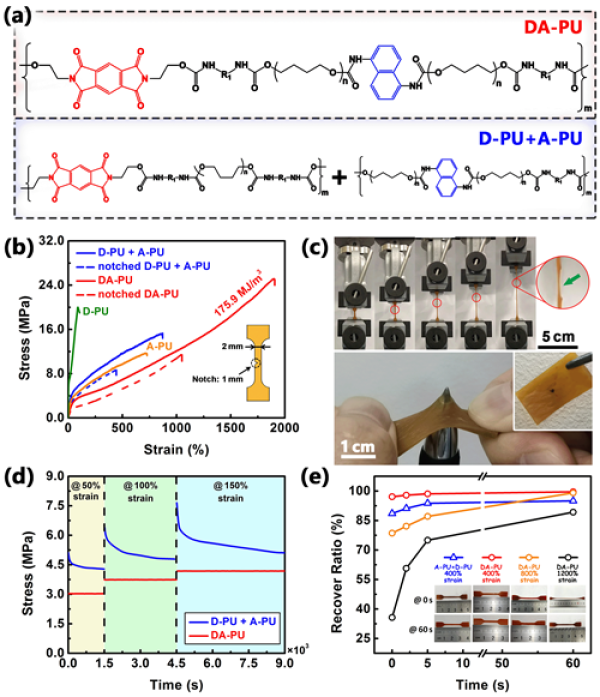

　　DA-PU的化學結構如圖2a所示。D和A基團沿聚氨酯鏈交替分布，它們可以在鏈內和鏈間進行自組裝，這是其出色力學性能的驅動力。研究人員比較了D-PU、A-PU、D-PU + A-PU共混樣品和DA-PU的典型機械性能（圖2b）。由于鏈內和鏈間的D-A自組裝相互作用，DA-PU展示出良好的機械性能；此外，其還展示出拉伸過程中優異的抗撕裂和抗刺穿性能（圖2c）。作為一種彈性基體，良好的抗撕裂性和抗穿刺性是DA-PU的重要優勢，它可抵抗意外損壞并保持可拉伸電子器件的功能。在1000次不同形變量的循環拉伸測試中，DA-PU表現出良好的抗疲勞特性（圖2d）。即使在其過度拉伸發生永久形變時，加熱能夠使其恢復原始的D-A自組裝，從而恢復至原長（圖2e）。這一優勢能夠進一步確保可拉伸電子器件的耐用性和穩定性。

　　2.聚氨酯的自愈合性能評估

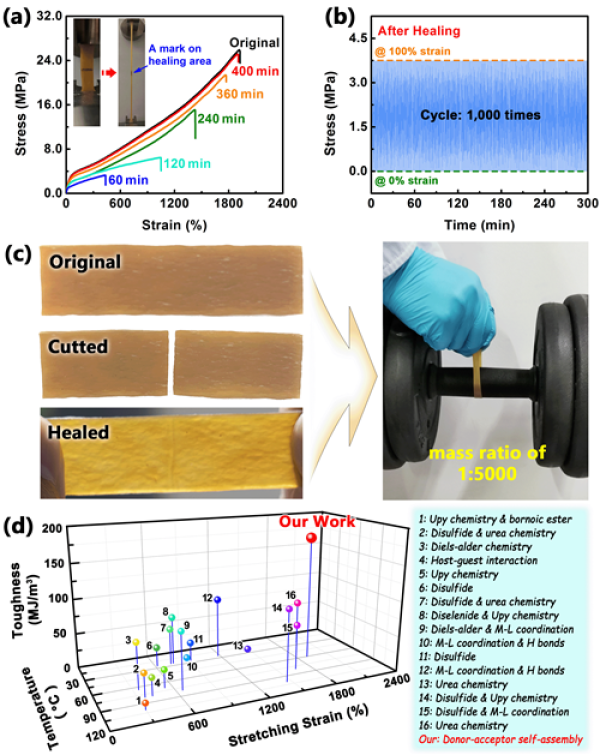

　　將DA-PU樣條的中間部分完全切開，然后讓其進行自愈合。通過其力學性能恢復的程度以定量分析其自愈合程度，如圖3a所示，力學性能隨著時間的推移而增加，并可恢復到原始韌性的97%。為了進一步驗證自修復后機械性能的變化，研究人員對自修復的DA-PU進行了循環拉伸試驗，表明了其良好的機械性能恢復性和自愈后的抗疲勞能力（圖3b）。DA-PU的自我修復效率通過在宏觀尺度上的重量加載演示進行了表征（圖3c）。圖3d是DA-PU與最近3年報道的通過各種動態化學基團驅動自愈合的聚氨酯在拉伸性、韌性和自愈合溫度方面的比較，表明了DA-PU在上述三方面的優勢。

　　綜上，受肌肉生理功能的啟發，研究人員設計并合成了D和A基團沿主鏈交替分布的聚氨酯（DA-PU），通過D-A自組裝，增強了材料的韌性，實現了抗疲勞、抗應力松弛、熱修復及自愈合性能。該DA-PU適合用作可拉伸電子產品的彈性基體，可確保電子器件在復雜環境下甚至在嚴重損壞后仍能夠穩定工作，為今后柔性電子器件的基體開發和應用提供了研究思路和新視角。相關研究成果發表在Advanced Functional Materials（DOI:10.1002/adfm.202009869）上。朱錦團隊的副研究員應鄔彬和研究員張若愚分別是論文的第一作者和通訊作者。

　　論文鏈接
